Información del producto

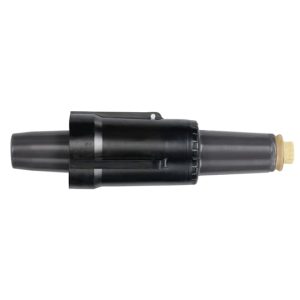

Inserto de boquilla de operación con carga, clase 35 kV y 200 A.
Convierte un pozo de boquilla en una interfaz separable de 200 A para transformadores y equipos de distribución subterránea. La construcción es elastomérica.
Lleva anillo de venteo negro. La familia de 200 A y 35 kV tiene 21.1 kV fase a tierra, 36.6 kV fase a fase y BIL de 150 kV, conforme a ANSI/IEEE Std 386.
Acoplado con un componente de la misma capacidad, forma una conexión blindada y sumergible.
Se instala con la herramienta y el par indicados para esta pieza.
Especificaciones
- Clase de tensión: 35 kV.
- Corriente nominal: 200 A.
- Aplicación: convertir un pozo de boquilla en interfaz de operación con carga.
- Norma: ANSI/IEEE Std 386.
- Anillo de venteo: negro.
- Tensión máxima fase a tierra: 21.1 kV.
- Tensión máxima fase a fase: 36.6 kV.
- BIL: 150 kV.
- Tensión soportada 1 min CA: 50 kV.
- Tensión soportada 15 min CD: 103 kV.
- Extinción de corona: 26 kV.
- Corriente momentánea simétrica: 10 kA, 10 ciclos.
Información para selección
- Tensión del sistema.
- Interfaz.
Notas
- Se instala con la herramienta y el par de apriete indicados para esta pieza.
