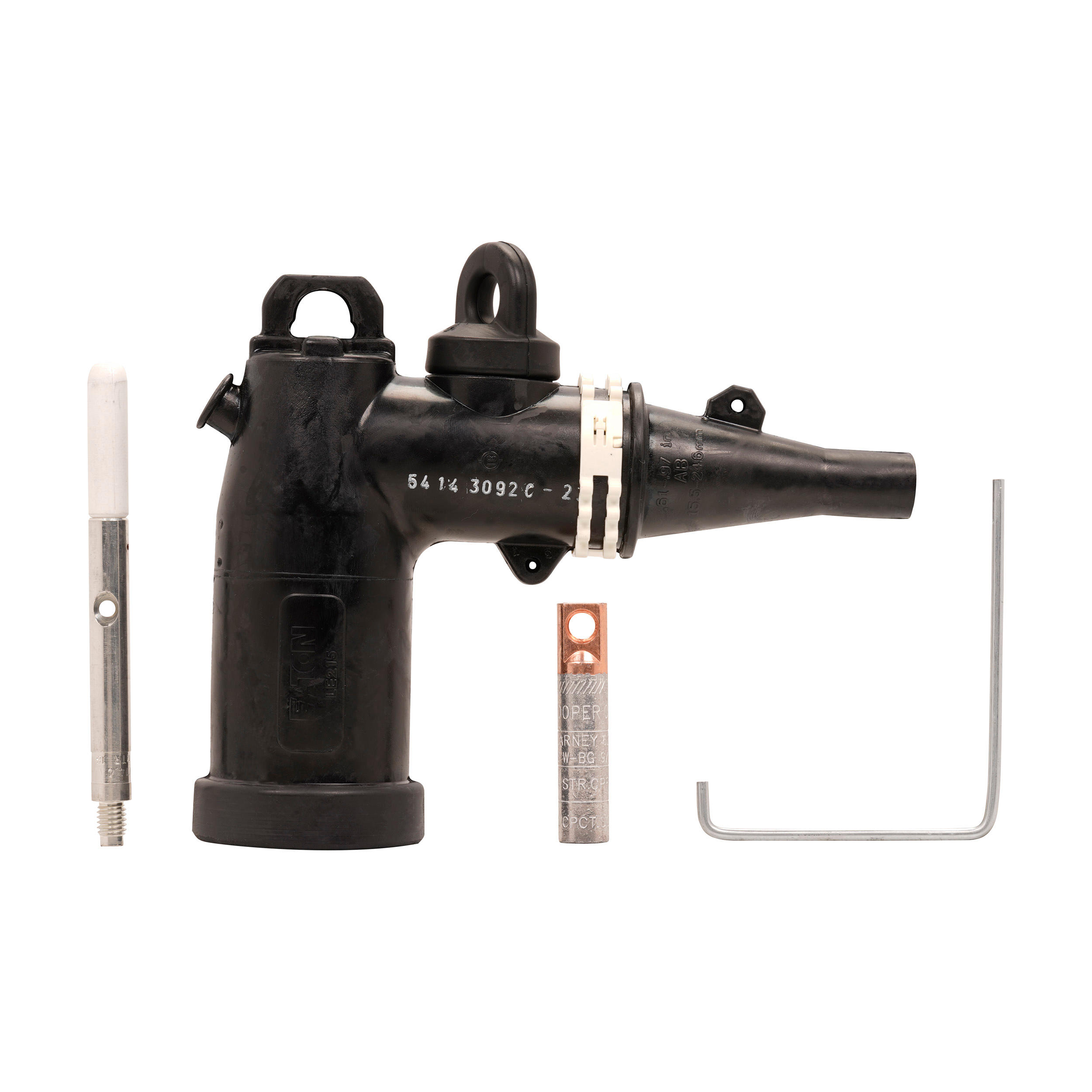

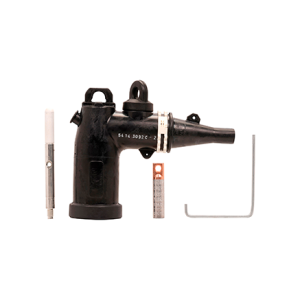

Codo de operación con carga 15 kV, 1/0, 200 A
Codo de operación con carga, clase 15 kV, 200 A, con punto de prueba, para conductor 1/0 AWG trenzado o comprimido.
Conecta el cable a boquillas e insertos de operación con carga en equipos de frente muerto.
Conductor compacto o sólido: 2/0 AWG. Diámetro sobre aislamiento: 0.610–0.970 in (15.5–24.6 mm).
Información del producto
Codo separable de operación con carga, clase 15 kV y 200 A, con punto de prueba capacitivo y ojo de tiro reforzado para pértiga.
El rango de diámetro sobre aislamiento es 0.610–0.970 in (15.5–24.6 mm). El conductor trenzado o comprimido es 1/0 AWG y el compacto o sólido es 2/0 AWG. El conector se usa en conductor de aluminio o de cobre.
Es un dispositivo de seccionamiento de 200 A, blindado y sumergible, para cable a boquilla o inserto de frente muerto. Cumple IEEE Std 386.
Especificaciones
- Familia: codo de operación con carga.
- Clase de tensión: 15 kV.
- Corriente nominal: 200 A.
- Punto de prueba: sí.
- Conductor trenzado o comprimido: 1/0 AWG.
- Conductor compacto o sólido: 2/0 AWG.
- Diámetro sobre aislamiento: 0.610–0.970 in (15.5–24.6 mm).
- Material del conductor: aluminio o cobre.
- Aplicación: conexión de cable a boquilla o inserto de operación con carga.
- Norma: IEEE Std 386.
- Tensión máxima fase a tierra: 8.3 kV.
- BIL: 95 kV.
- Tensión soportada 1 min CA: 34 kV.
- Extinción de corona: 11 kV.
Información para selección
- Calibre.
- Construcción del conductor.
- Diámetro sobre aislamiento.
Notas
- Las operaciones con carga se realizan con equipo, procedimientos y personal calificado para maniobra de media tensión.
