Información del producto

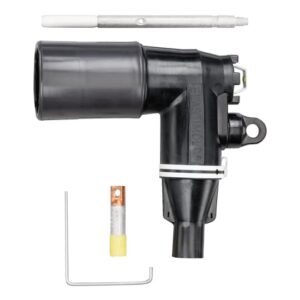

El 376LR-J-5240 es un codo separable de operación con carga de Elastimold, clase 35 kV y 200 A, con punto de prueba capacitivo y previsión para maniobra con pértiga.

El código de aislamiento J corresponde al diámetro sobre aislamiento de 0.980–1.180 in (24.8–29.9 mm). El código de conductor 240 cubre 1/0 AWG trenzado o comprimido y 2/0 AWG compacto o sólido. El conector de esta formación es bimetálico.

La clase 35 kV de 200 A publica 21.1 kV fase a tierra, 36.6 kV fase a fase, BIL de 150 kV y soportada de 50 kV en CA durante un minuto. La maniobra de la familia es de 10 operaciones de conexión y desconexión con carga a 200 A como máximo, con un cierre contra falla.

La construcción es blindada y sumergible, y la familia está diseñada conforme a ANSI/IEEE Std 386. El calibre del nombre no basta: hay que medir el diámetro real sobre aislamiento y confirmar el tipo de conductor.

Las operaciones con carga solo corresponden a personal, pértiga y procedimiento calificados para maniobra de media tensión.

Especificaciones

• Marca: Elastimold
• Familia: 200 A loadbreak
• Número de catálogo: 376LR-J-5240
• Clase de tensión: 35 kV
• Corriente nominal: 200 A
• Punto de prueba: sí
• Conductor trenzado o comprimido: 1/0 AWG
• Conductor compacto o sólido: 2/0 AWG
• Diámetro sobre aislamiento: 0.980–1.180 in (24.8–29.9 mm)
• Conector: bimetálico
• Aplicación: conexión de cable a boquilla o inserto de operación con carga
• Norma: ANSI/IEEE Std 386
• Tensión máxima fase a tierra: 21.1 kV
• Tensión máxima fase a fase: 36.6 kV
• BIL: 150 kV
• Tensión soportada 1 min CA: 50 kV
• Tensión soportada 15 min CD: 103 kV
• Extinción de corona: 26 kV
• Corriente momentánea simétrica: 10 kA, 10 ciclos

Notas

Selección. Antes de ordenar confirme calibre, tipo de conductor y diámetro real sobre aislamiento. El rango de esta referencia es 0.980–1.180 in (24.8–29.9 mm).

Operación. Las operaciones con carga deben realizarse únicamente con equipo, procedimientos y personal calificado para maniobra de media tensión.
