Información del producto

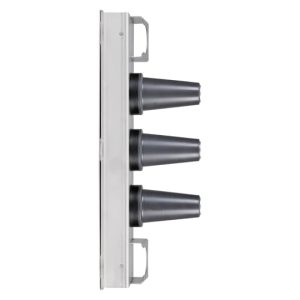

El 750J3 es un conector múltiple de Elastimold para seccionamiento, derivación, lazos y bypass en distribución subterránea.
La configuración de esta referencia es de 3 vías, clase 35 kV y corriente nominal 600 A. Es un conector de la serie 600, clase 35 kV, con placa y respaldo de montaje en acero inoxidable. La versión de BIL 200 kV lleva sufijo -200; esta referencia no lo trae, así que permanece en el BIL de 150 kV de la clase.
Está diseñado conforme a ANSI/IEEE Std 386. El número y el tipo de interfaces deben confirmarse con el número 750J3 antes de ordenar.
No se intercambian configuraciones de 15, 25 y 35 kV sin validar la interfaz.
Especificaciones
- Marca: Elastimold
- Familia: conector 600 Series
- Número de catálogo: 750J3
- Clase de tensión: 35 kV
- Vías: 3
- Corriente nominal: 600 A
- Aplicación: seccionamiento, derivación, lazos y bypass
- Norma: ANSI/IEEE Std 386
- Tensión máxima fase a tierra: 21.1 kV
- Tensión máxima fase a fase: 36.6 kV
- BIL: 150 kV
- Tensión soportada 1 min CA: 50 kV
- Tensión soportada 15 min CD: 103 kV
- Extinción de corona: 26 kV
- Corriente momentánea simétrica: 25 kA, 10 ciclos
Notas
Selección. Confirme el número y el tipo de interfaces que corresponden al número 750J3 antes de ordenar.
Operación. No intercambiar configuraciones de 15, 25 y 35 kV sin validar la interfaz.
