Información del producto

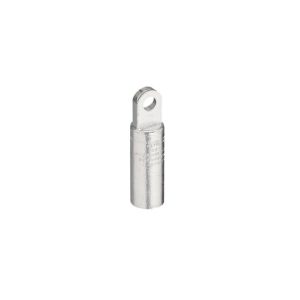

Este conector metálico de compresión de Eaton Cooper Power Series es la conexión eléctrica entre el conductor y el cuerpo en T de 600 A.
El rango de conductor de la referencia es 600–750 kcmil. La categoría del listado es 15/25/35 kV: la clase de tensión la fija el cuerpo en T y el resto del ensamble, no el conector aislado.
Debe coincidir con calibre, construcción y material del conductor. La tabla del fabricante distingue compacto o sólido frente a trenzado o comprimido.
La instalación exige el dado, la herramienta y el número de compresiones indicados para esa combinación. Un calibre nominal parecido no autoriza la sustitución.
Especificaciones
- Marca: Eaton
- Línea: Cooper Power Series
- Número de catálogo: 3700360
- Corriente del sistema: 600 A
- Conductor: 600–750 kcmil
- Aplicación: conexión del conductor en cuerpo en T deadbreak
Notas
Selección. Verificar en la tabla oficial si el conductor es compacto, sólido, trenzado o comprimido. El rango de esta pieza es 600–750 kcmil.
Operación. Aplicar los dados, la herramienta y el número de compresiones indicados por el fabricante.
