Información del producto

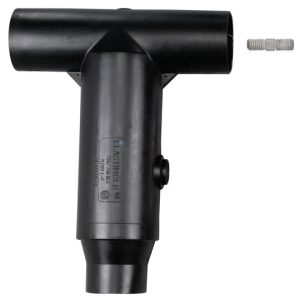

El 755BLR es el cuerpo básico elastomérico tipo T de Elastimold, familia 600 Series, clase 35 kV y 600 A, con punto de prueba y con perno.
Es solo la carcasa. El kit se completa con adaptador de cable, conector, tapón aislante y accesorios compatibles, elegidos por diámetro sobre aislamiento y por calibre y tipo de conductor.
La clase 35 kV de la serie 600 publica BIL de 150 kV, 21.1 kV fase a tierra y 36.6 kV fase a fase. El sufijo de BIL 200 kV no forma parte de este número.
La operación es sin carga: conectar y desconectar desenergizado. La familia cumple ANSI/IEEE Std 386 y, ya armada, es blindada y sumergible.
Especificaciones
- Marca: Elastimold
- Familia: 600 Series
- Número de catálogo: 755BLR
- Clase de tensión: 35 kV
- Corriente nominal: 600 A
- Punto de prueba: sí
- Alcance del suministro: cuerpo básico con perno; no incluye adaptador ni conector
- Aplicación: terminación de cable en equipo de frente muerto, como parte del ensamble
- Norma: ANSI/IEEE Std 386
- Tensión máxima fase a tierra: 21.1 kV
- Tensión máxima fase a fase: 36.6 kV
- BIL: 150 kV
- Tensión soportada 1 min CA: 50 kV
- Tensión soportada 15 min CD: 103 kV
- Extinción de corona: 26 kV
- Corriente momentánea simétrica: 25 kA, 10 ciclos
Notas
Selección. Este componente no es un kit completo. Seleccionar adaptador, conector, tapón aislante y accesorios conforme al diámetro sobre aislamiento y a las tablas de Elastimold.
Operación. Operación sin carga: conectar y desconectar con el circuito desenergizado.
