Información del producto

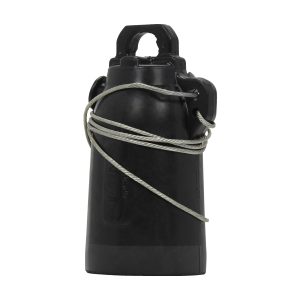

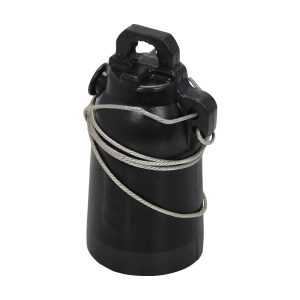

El LPC215X es un tapón protector aislado de Eaton Cooper Power Series, clase 15 kV y 200 A, para una interfaz de operación con carga que no esté en uso.
Eaton lo publica como tapón protector aislado de 200 A y 15 kV. Con el conductor de drenaje a tierra, cubre de forma blindada y sumergible una boquilla energizada. El kit incluye lubricante de silicón. La tabla de la clase 15 kV indica 8.3 kV fase a tierra, 14.4 kV fase a fase, BIL de 95 kV y soportada de 34 kV en CA durante un minuto.
Cubre, sella y mantiene el blindaje de esa interfaz en redes subterráneas de media tensión.
Debe usarse la versión de la clase de tensión correcta. La instalación y el retiro siguen el procedimiento del fabricante; en la práctica se coloca con pértiga.
Especificaciones
- Marca: Eaton
- Línea: Cooper Power Series
- Número de catálogo: LPC215X
- Clase de tensión: 15 kV
- Corriente nominal: 200 A
- Aplicación: cubrir una interfaz de 200 A fuera de uso
- Norma: IEEE Std 386
- Tensión máxima fase a tierra: 8.3 kV
- Tensión máxima fase a fase: 14.4 kV
- BIL: 95 kV
- Tensión soportada 1 min CA: 34 kV
- Tensión soportada 15 min CD: 53 kV
- Extinción de corona: 11 kV
Notas
Selección. Usar la versión correspondiente a la clase de tensión del sistema.
Operación. Instalar y retirar únicamente siguiendo el procedimiento del fabricante.
