Información del producto

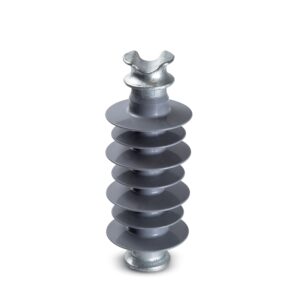

El aislador sintético tipo poste 13PCHG3 tiene cubierta de hule silicón, núcleo de fibra de vidrio y herrajes metálicos de poste. La descripción corta CFE es 13PCHG3.

Está especificado para una red de distribución de 13.8 kV, con distancia específica de fuga igual o mayor a 31 mm/kV. La tensión máxima de diseño es 15 kV. En la clave, P es montaje en poste, C es zona contaminada, H es la cubierta de hule silicón, G es hierro nodular galvanizado y 3 es esa fuga específica.

Se usa en líneas de poste para aislar, sostener y dirigir el conductor.

Especificaciones

• Tipo: poste sintético, núcleo de fibra de vidrio y cubierta de hule silicón.
• Descripción corta CFE: 13PCHG3.
• Tensión nominal del sistema: 13.8 kV.
• Tensión máxima de diseño: 15 kV.
• Tensión de flameo a 60 Hz en seco: 70 kV.
• Tensión de flameo a 60 Hz en húmedo: 40 kV.
• Tensión de prueba a 60 Hz para radiointerferencia: 15 kV.
• Tensión máxima de radiointerferencia a 1 MHz: 100 µV.
• Tensión crítica de flameo: 120 kV.
• Resistencia mecánica a la flexión: 12.5 kN.
• Longitud: 300 mm.
• Distancia mínima de fuga: 465 mm (específica igual o mayor a 31 mm/kV).
• Masa neta aproximada: 4.0 kg.
• Herraje de la clave G: hierro nodular galvanizado.
• Normas: CFE 52000-91, NMX-J-248, IEC 60587, IEC 61109, IEC 61952 e IEC 62217.

Notas

• El poste de porcelana 13PC declara también 465 mm de fuga y 12.5 kN, en otro material.
• El 22PCHG3 y el 33PCHG3 corresponden a otras tensiones nominales.
• Se instala en el poste para aislar, sostener y dirigir la línea. No es un aislador de suspensión ni una retenida.
