Información del producto

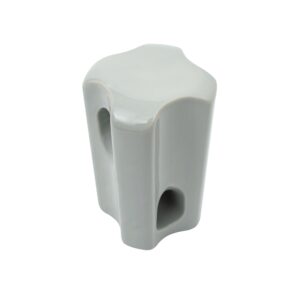

El aislador de porcelana tipo retenida 3R es un cuerpo cilíndrico con dos ranuras transversales. Su descripción corta CFE es 3R y su clase ANSI es 54-3.

Se usa en tirantes de postes de remate final e intermedio, y en retenidas de postes de concreto. Está hecho para las fuerzas de tensión del tirante y la intemperie.

No es un aislador de fase. Comparte con el 4R la resistencia transversal de 89.0 kN; no comparte la fuga ni el flameo.

Especificaciones

• Tipo: porcelana cilíndrica con dos ranuras transversales.
• Descripción corta CFE: 3R.
• Clase ANSI: 54-3.
• Tensión de flameo a 60 Hz en seco: 35 kV.
• Tensión de flameo a 60 Hz en húmedo: 18 kV.
• Resistencia mecánica mínima transversal: 89.0 kN.
• Diámetro y altura: 86 × 140 mm.
• Distancia mínima de fuga: 58 mm.
• Normas: CFE 52000-55, NMX-J-251 y ANSI C29.4.

Notas

• El 4R, clase ANSI 54-4, declara la misma resistencia transversal mínima de 89.0 kN. Mide 89 × 172 mm, con fuga mínima de 77 mm y flameo de 40 kV en seco y 23 kV en húmedo.
• Va en el tirante, no en la fase. No sustituye a un aislador de poste ni a uno de suspensión.
