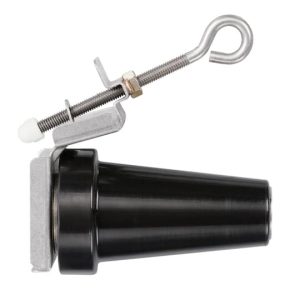

Boquilla Estacionaria 35 kV 600 A Elastimold – 750SOP

Boquilla aislada de estacionamiento Elastimold, clase 35 kV, 600 A, para conectores separables.

Soporta y aísla temporalmente el conector durante maniobras y mantenimiento. Modelo 750SOP.

Información del producto

El 750SOP es una boquilla aislada de estacionamiento de Elastimold, clase 35 kV, 600 A.

Pertenece a la serie 600, clase 35 kV. Sirve para estacionar el conector separable; no se asume capacidad de operación con carga.

Durante maniobras y mantenimiento soporta y aísla temporalmente el conector separable, con una interfaz compatible para dejarlo estacionado en equipo de frente muerto.

Hay que verificar clase de tensión e interfaz. Si la referencia no dice que sea de operación con carga, no se usa como dispositivo de seccionamiento en carga.

Especificaciones

Marca: Elastimold
Número de catálogo: 750SOP
Clase de tensión: 35 kV
Corriente nominal: 600 A
Aplicación: estacionamiento temporal de conectores separables
Tensión máxima fase a tierra: 21.1 kV
Tensión máxima fase a fase: 36.6 kV
BIL: 150 kV
Tensión soportada 1 min CA: 50 kV
Tensión soportada 15 min CD: 103 kV
Extinción de corona: 26 kV
Corriente momentánea simétrica: 25 kA, 10 ciclos

Notas

Selección. Verificar la clase de tensión y el tipo de interfaz.

Operación. No asumir capacidad de operación con carga salvo que la referencia y el procedimiento lo indiquen.
