Información del producto

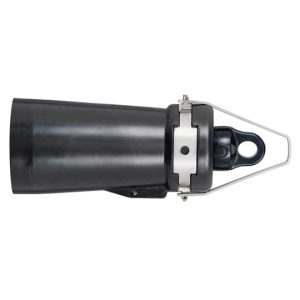

El K656DR es el tapón aislado con punto de prueba y perno de la serie 600 de Elastimold, para la clase 15/25 kV y 600 A continuos. No corresponde a la clase 35 kV.
Está previsto para aislar, blindar y sellar contra agua la interfaz de boquilla de un accesorio separable deadbreak que quede fuera de servicio. El punto de prueba capacitivo permite revisar si el sistema está energizado antes de retirarlo.
En la serie 600 de 15/25 kV, Elastimold publica 16.2 kV fase a tierra, 28 kV fase a fase, BIL de 140 kV, soportada de 45 kV en CA durante un minuto y extinción de corona de 21.5 kV. La corriente continua de la serie es 600 A con componentes de aluminio; 900 A exige componentes de cobre y no aplica a esta referencia.
La pieza se conecta y se retira con el circuito desenergizado, verificado y puesto a tierra. El perno forma parte de la referencia estándar con punto de prueba.
Especificaciones
- Marca: Elastimold
- Familia: 600 Series deadbreak
- Número de catálogo: K656DR
- Clase de tensión: 15/25 kV
- Corriente nominal: 600 A
- Punto de prueba: sí, capacitivo
- Perno: incluido
- Aplicación: cubrir una interfaz deadbreak de 600 A fuera de servicio
- Norma: ANSI/IEEE Std 386
- Tensión máxima fase a tierra: 16.2 kV
- Tensión máxima fase a fase: 28 kV
- BIL: 140 kV
- Tensión soportada 1 min CA: 45 kV
- Tensión soportada 15 min CD: 84 kV
- Extinción de corona: 21.5 kV
- Corriente momentánea simétrica: 25 kA, 10 ciclos
Notas
Selección. Elastimold identifica el K656DR como tapón aislado con punto de prueba para la clase 15/25 kV. La referencia de 35 kV en esa familia es 756DR.
Operación. Instalar y retirar únicamente con el circuito desenergizado, verificado y puesto a tierra, siguiendo el procedimiento del fabricante.
