Información del producto

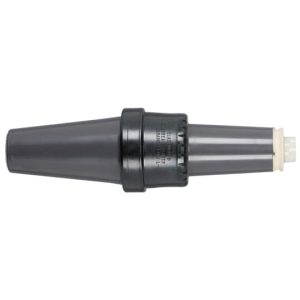

El 750ETP es un tapón reductor de Elastimold, clase 35 kV, que adapta una interfaz principal de 600 A a una interfaz de 200 A de operación con carga.
Elastimold lo identifica como tapón de codo de operación con carga de la serie 600, clase 35 kV. Adapta la interfaz de 600 A a una interfaz de 200 A. La instalación de estos reductores usa la herramienta 600ATM.
Sirve para derivación, prueba o conexión de accesorios compatibles en sistemas subterráneos, sin convertir todo el circuito en 200 A.
La interfaz de 200 A y la clase de tensión tienen que ser compatibles con el accesorio que se va a conectar. Un reductor de otra clase no se intercambia.
Especificaciones
- Marca: Elastimold
- Número de catálogo: 750ETP
- Clase de tensión: 35 kV
- Interfaz principal: 600 A
- Interfaz reducida: 200 A, operación con carga
- Aplicación: derivación o prueba desde un sistema de operación sin carga
- Tensión máxima fase a tierra: 21.1 kV
- Tensión máxima fase a fase: 36.6 kV
- BIL: 150 kV
- Tensión soportada 1 min CA: 50 kV
- Tensión soportada 15 min CD: 103 kV
- Extinción de corona: 26 kV
- Corriente momentánea simétrica: 25 kA, 10 ciclos
Notas
Selección. Confirmar que la interfaz de 200 A y la clase de tensión sean compatibles con el accesorio que se conectará.
