Información del producto

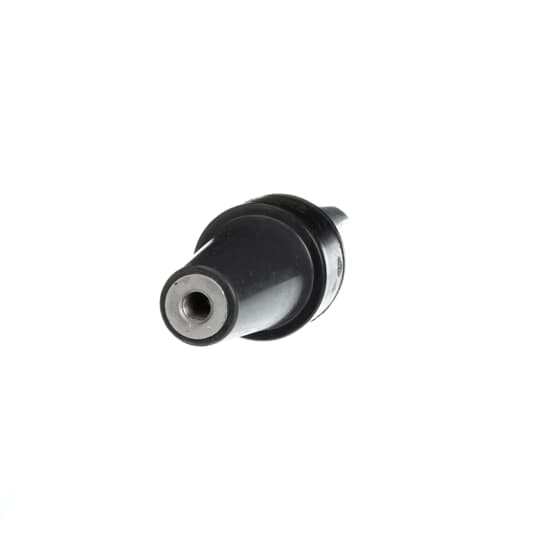

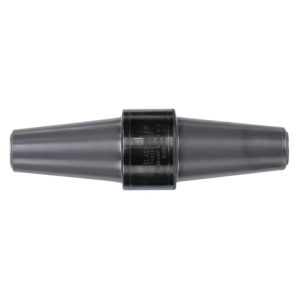

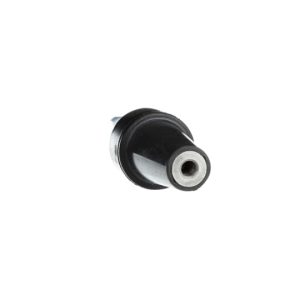

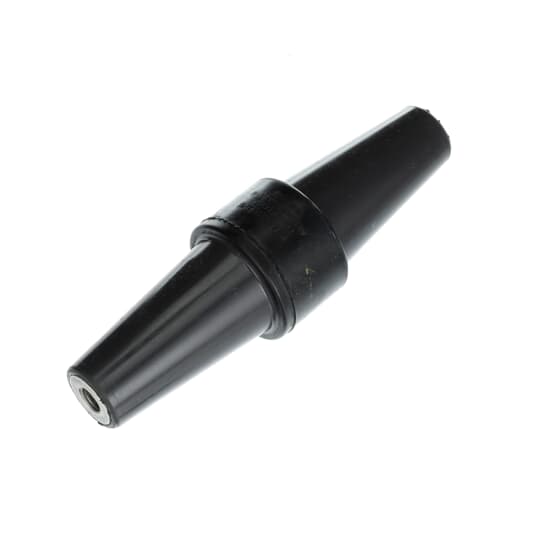

El 750CP es un conector de unión de Elastimold, clase 35 kV y 600 A, para sistemas separables de operación sin carga.
Elastimold lo lista como conector de unión de la serie 600, clase 35 kV. Para instalar el 750CP se recomienda la herramienta 600ATM. La corriente de 900 A no aplica a esta referencia: exigiría componentes de cobre de la serie 900.
La construcción es aislada y blindada, para redes subterráneas de media tensión. Antes de instalar hay que verificar el material de las partes conductoras, la rosca o el perno y la clase de tensión del sistema.
La familia está referida a ANSI/IEEE Std 386.
Especificaciones
- Marca: Elastimold
- Número de catálogo: 750CP
- Clase de tensión: 35 kV
- Corriente nominal: 600 A
- Aplicación: unión de componentes en empalme o derivación
- Norma: ANSI/IEEE Std 386
- Tensión máxima fase a tierra: 21.1 kV
- Tensión máxima fase a fase: 36.6 kV
- BIL: 150 kV
- Tensión soportada 1 min CA: 50 kV
- Tensión soportada 15 min CD: 103 kV
- Extinción de corona: 26 kV
- Corriente momentánea simétrica: 25 kA, 10 ciclos
Notas
Selección. Verificar el material de las partes conductoras, la rosca o el perno y la clase de tensión del sistema antes de instalar.
