Información del producto

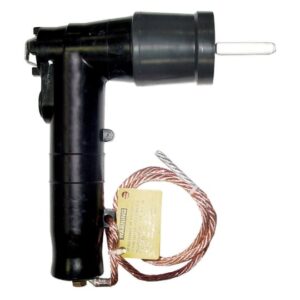

El 375ESA-27 es un apartarrayos tipo codo de 200 A de Elastimold, clase 35 kV, con MCOV de 22 kV.
Está diseñado para sobretensiones por rayo y maniobra. El formato separable se instala en interfaces compatibles de transformadores, seccionadores, cables y equipos de frente muerto.
Elastimold publica para esta referencia un MCOV de 22.00 kV. En su tabla de aplicación, 22 kV es el MCOV preferente para 34.5 kV con neutro sólidamente aterrizado y también el valor indicado para 23 kV en circuitos de tres hilos no aterrizados. La elección final depende del sistema, no solo de la clase 35 kV.
Cada unidad incluye una punta de tierra de 36 in, calibre 4 AWG. Los bloques son de óxido metálico, según la descripción de la familia de apartarrayos blindados.
Especificaciones
- Marca: Elastimold
- Número de catálogo: 375ESA-27
- Clase de tensión: 35 kV
- MCOV: 22 kV
- Corriente: 200 A, interfaz de codo
- Punta de tierra: 36 in, 4 AWG
- Aplicación: protección contra sobretensiones en red subterránea de frente muerto
Notas
Selección. Confirme que el MCOV de 22 kV corresponda a la tensión de servicio y al esquema de puesta a tierra. La clase 35 kV no basta por sí sola.
