Información del producto

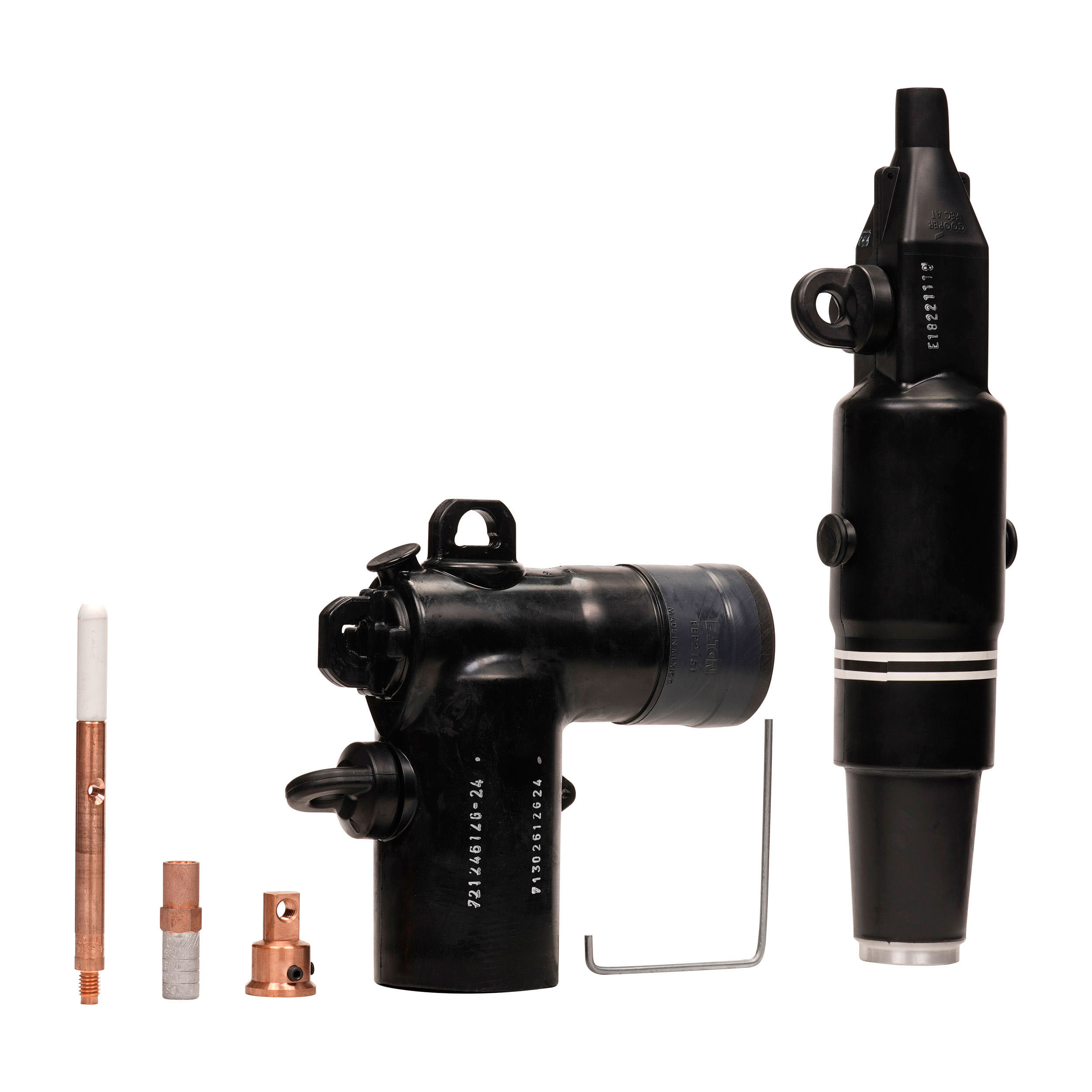

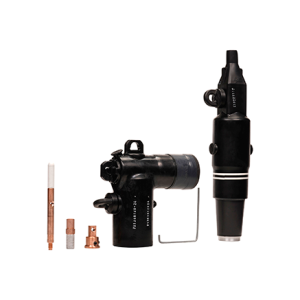

Codo portafusible para redes subterráneas, clase 15 kV, con interfaz separable de 200 A.

Integra el alojamiento del fusible limitador de corriente reemplazable y la conexión del cable 1/0 AWG. El conjunto es blindado, sumergible y compatible con equipos de frente muerto.

La familia se diseña conforme a IEEE Std 386 y se prueba como dispositivo de seccionamiento a la capacidad máxima del fusible. El fusible no forma parte de esta referencia: se elige según la coordinación del circuito, en la clase de tensión del codo.

Especificaciones

• Clase de tensión: 15 kV.
• Interfaz: 200 A.
• Cable: 1/0 AWG.
• Aplicación: protección y conexión en codo portafusible de frente muerto.
• Norma: IEEE Std 386.

Información para selección

• Calibre.
• Construcción del conductor.
• Diámetro sobre aislamiento.

Notas

• El fusible se selecciona por separado, de acuerdo con la coordinación del circuito.
