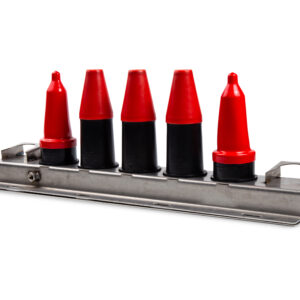

Conector Múltiple 15 kV 5 Vías 2×600 A 3×200 A Eaton Cooper Power – VJ155-62226-B2
Conector múltiple Eaton Cooper Power Series, clase 15 kV, 5 vías, para seccionamiento y derivación en red subterránea.
La configuración de interfaces va en el número de catálogo y debe confirmarse antes de ordenar. Modelo VJ155-62226-B2.
Información del producto
El VJ155-62226-B2 es un conector múltiple de Eaton Cooper Power Series, clase 15 kV, de 5 vías, para seccionamiento, derivación, lazos y bypass en distribución subterránea.
Eaton codifica en este número de catálogo la interfaz de cada posición: dígito 2 para 200 A y dígito 6 para 600 A. La familia admite interfaces de 200 A de operación con carga y de 600 A en deadbreak o en la interfaz Cleer de operación con carga.
Leído en el orden del catálogo, este número queda así: vía 1: 600 A; vía 2: 200 A; vía 3: 200 A; vía 4: 200 A; vía 5: 600 A.
La construcción es moldeada y blindada, para interfaces separables compatibles. La familia está diseñada conforme a IEEE Std 386. No se intercambian piezas de 15, 25 y 35 kV sin validar la interfaz.
Especificaciones
- Marca: Eaton
- Línea: Cooper Power Series
- Familia: junction variable
- Número de catálogo: VJ155-62226-B2
- Clase de tensión: 15 kV
- Vías: 5
- Interfaces en orden de catálogo: vía 1: 600 A; vía 2: 200 A; vía 3: 200 A; vía 4: 200 A; vía 5: 600 A
- Aplicación: seccionamiento, derivación, lazos y bypass
- Norma: IEEE Std 386
Notas
Selección. Confirme número y tipo de interfaces antes de ordenar. En esta referencia el orden es vía 1: 600 A; vía 2: 200 A; vía 3: 200 A; vía 4: 200 A; vía 5: 600 A.
Operación. No intercambiar configuraciones de 15, 25 y 35 kV sin validar la interfaz.
