Información del producto

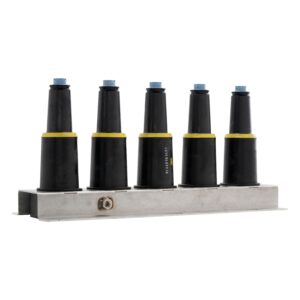

El VJ255-22222-B2 es un conector múltiple de Eaton Cooper Power Series, clase 25 kV, de 5 vías, para seccionamiento, derivación, lazos y bypass en distribución subterránea.

Eaton codifica en este número de catálogo la interfaz de cada posición: dígito 2 para 200 A y dígito 6 para 600 A. La familia admite interfaces de 200 A de operación con carga y de 600 A en deadbreak o en la interfaz Cleer de operación con carga.

Leído en el orden del catálogo, este número queda así: vía 1: 200 A; vía 2: 200 A; vía 3: 200 A; vía 4: 200 A; vía 5: 200 A.

La construcción es moldeada y blindada, para interfaces separables compatibles. La familia está diseñada conforme a IEEE Std 386. No se intercambian piezas de 15, 25 y 35 kV sin validar la interfaz.

Especificaciones

• Marca: Eaton
• Línea: Cooper Power Series
• Familia: junction variable
• Número de catálogo: VJ255-22222-B2
• Clase de tensión: 25 kV
• Vías: 5
• Interfaces en orden de catálogo: vía 1: 200 A; vía 2: 200 A; vía 3: 200 A; vía 4: 200 A; vía 5: 200 A
• Aplicación: seccionamiento, derivación, lazos y bypass
• Norma: IEEE Std 386

Notas

Selección. Confirme número y tipo de interfaces antes de ordenar. En esta referencia el orden es vía 1: 200 A; vía 2: 200 A; vía 3: 200 A; vía 4: 200 A; vía 5: 200 A.

Operación. No intercambiar configuraciones de 15, 25 y 35 kV sin validar la interfaz.
