Información del producto

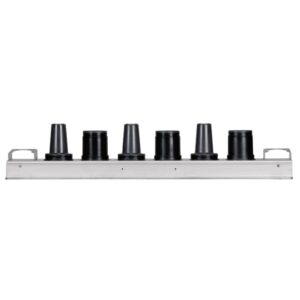

El J6-222222-35 es un conector múltiple de Elastimold, clase 35 kV, de 6 vías, para seccionamiento, derivación, lazos y bypass en distribución subterránea.
En la nomenclatura de conectores multipunto Elastimold, el dígito 2 es un pozo de boquilla de 200 A y el dígito 6 es una interfaz de boquilla de 600 A. La separación estándar, sin sufijo SV, es de 4 pulgadas entre centros.
Leído en el orden del catálogo, este número queda así: vía 1: 200 A; vía 2: 200 A; vía 3: 200 A; vía 4: 200 A; vía 5: 200 A; vía 6: 200 A.
La construcción es moldeada y blindada, para interfaces separables compatibles. La familia está diseñada conforme a ANSI/IEEE Std 386. No se intercambian piezas de 15, 25 y 35 kV sin validar la interfaz.
Especificaciones
- Marca: Elastimold
- Familia: conector multipunto
- Número de catálogo: J6-222222-35
- Clase de tensión: 35 kV
- Vías: 6
- Interfaces en orden de catálogo: vía 1: 200 A; vía 2: 200 A; vía 3: 200 A; vía 4: 200 A; vía 5: 200 A; vía 6: 200 A
- Aplicación: seccionamiento, derivación, lazos y bypass
- Norma: ANSI/IEEE Std 386
- Tensión máxima fase a tierra: 21.1 kV
- Tensión máxima fase a fase: 36.6 kV
- BIL: 150 kV
- Tensión soportada 1 min CA: 50 kV
- Tensión soportada 15 min CD: 103 kV
- Extinción de corona: 26 kV
- Corriente momentánea simétrica: 10 kA, 10 ciclos
- Separación entre centros: 4 in, estándar
Notas
Selección. Confirme número y tipo de interfaces antes de ordenar. En esta referencia el orden es vía 1: 200 A; vía 2: 200 A; vía 3: 200 A; vía 4: 200 A; vía 5: 200 A; vía 6: 200 A.
Operación. No intercambiar configuraciones de 15, 25 y 35 kV sin validar la interfaz.
