Información del producto

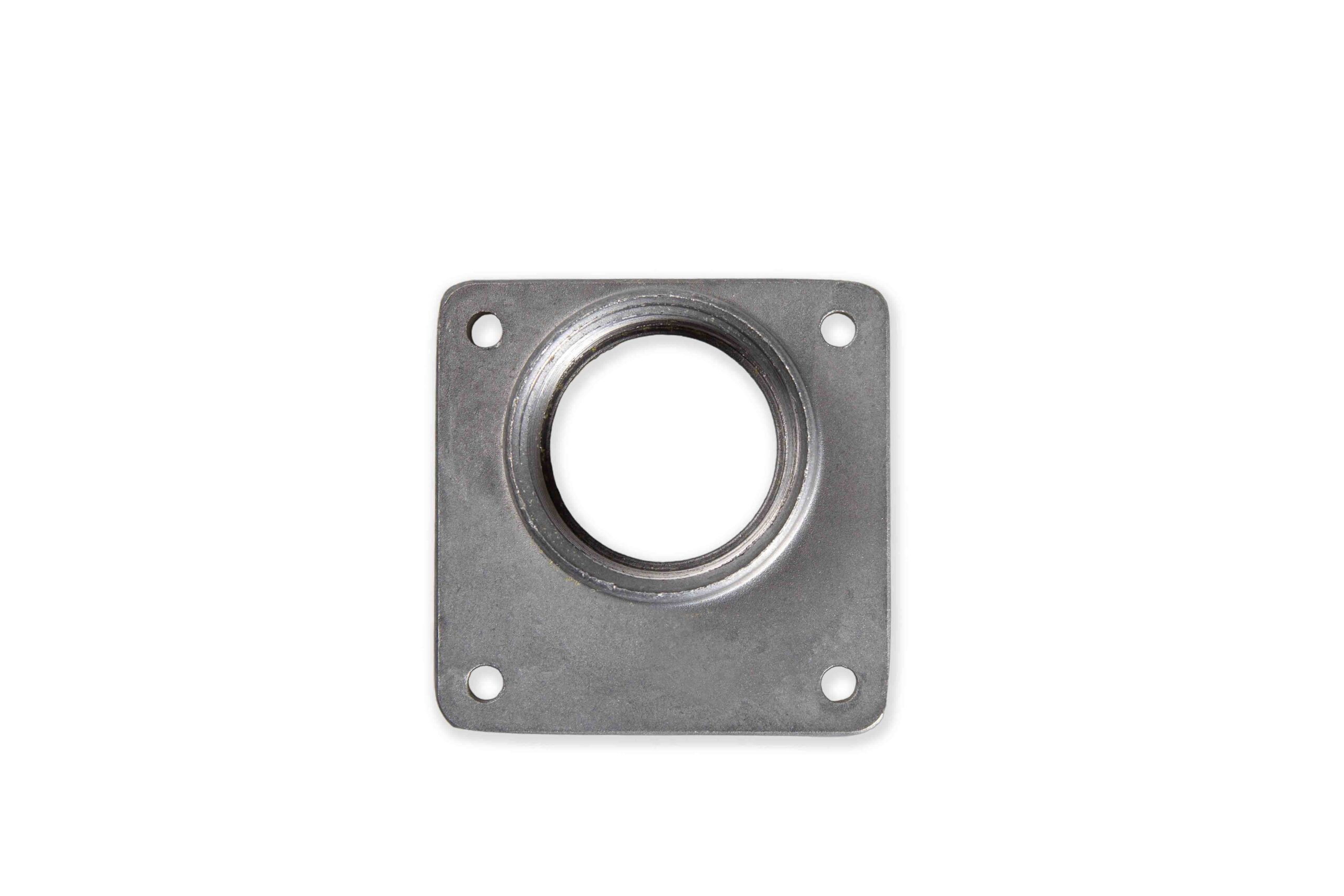

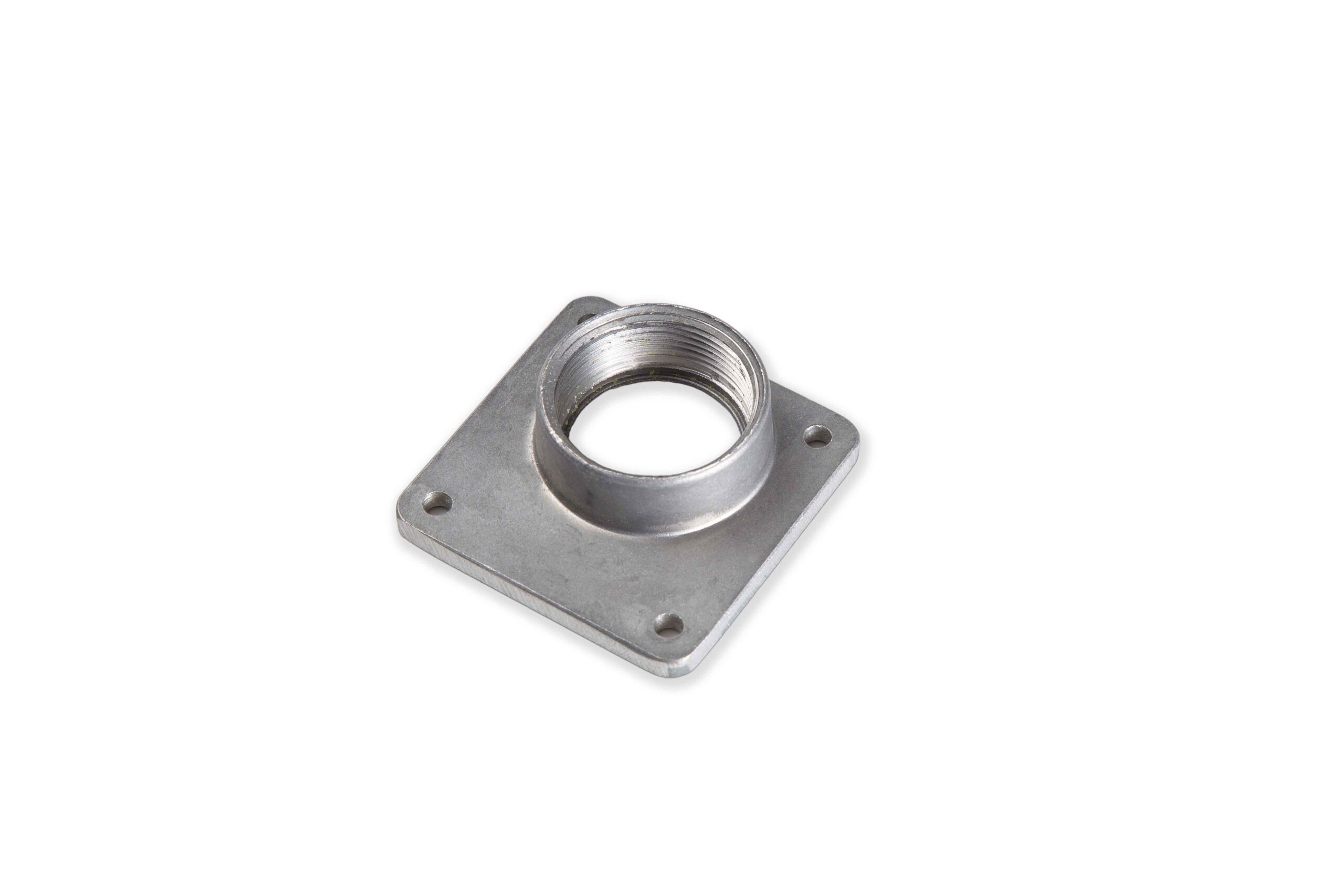

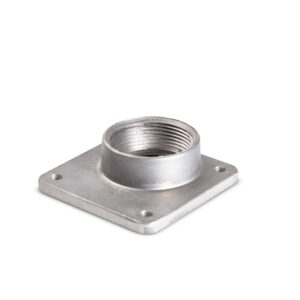

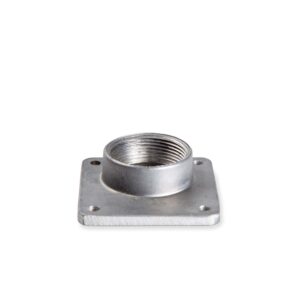

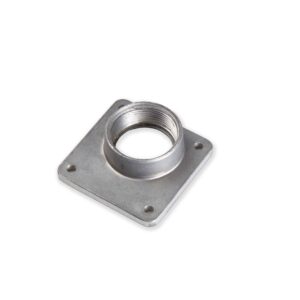

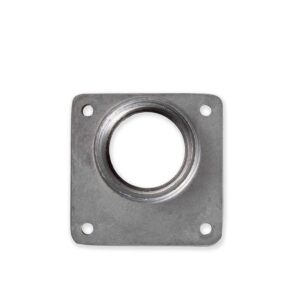

El Eaton KBM150 es un cople para base de medición con diámetro nominal de 1-1/2 pulgadas, utilizado para realizar la conexión mecánica entre la tubería de acometida eléctrica y el gabinete de la base para medidor.

Su función es permitir la entrada adecuada de la canalización y los conductores hacia la base de medición, formando parte de los accesorios que Eaton ofrece para complementar sus sistemas de medición eléctrica.

Eaton identifica el modelo KBM150 como un cople de 1.5 pulgadas, clasificado para aplicaciones de 100 A y de uso general.

A diferencia del KBM125 y KBM250, en la tabla de compatibilidad de Eaton consultada no se asigna el KBM150 a un modelo específico de base de medición. Por esta razón, su selección debe realizarse principalmente verificando que la base utilizada permita o requiera una entrada de 1-1/2 pulgadas, además de confirmar la compatibilidad física con el gabinete.

Especificaciones

• Marca: Eaton
• Número de parte: KBM150
• Tipo: Cople para base de medición
• Tamaño nominal: 1-1/2”
• Aplicación Eaton: 100 A
• Uso: General
• Función: Conexión entre canalización de acometida y base de medición
• Aplicación: Sistemas de medición eléctrica

El KBM150 es una alternativa dentro de la gama de coples Eaton cuando se necesita una entrada de canalización mayor a 1-1/4” y menor a 2”, ofreciendo una opción específica de 1-1/2 pulgadas.

Notas

Verificar número de parte: La referencia correcta es KBM150, no KMB150.

Importante sobre compatibilidad: En la documentación Eaton consultada, el KBM150 aparece dentro de la tabla general de coples, pero no se relaciona expresamente con una base CHM específica. Por ello, no recomiendo afirmar compatibilidad con un determinado modelo de base sin validarla previamente.

Confirmar entrada del gabinete: Antes de comprar o instalar, revisar que la base de medición utilizada admita una entrada nominal de 1-1/2 pulgadas.

Sobre los 100 A: Los 100 A corresponden a la clasificación comercial o aplicación indicada por Eaton para este accesorio. El KBM150 no es un dispositivo de protección ni posee capacidad interruptiva.

Selección correcta: El diámetro de la canalización debe ser uno de los criterios principales para seleccionar este producto.

No sustituir automáticamente: Un KBM150 no debe utilizarse como sustituto directo de un KBM125 o KBM200 únicamente porque la base tenga una capacidad similar; las dimensiones de entrada son diferentes.

Instalación: La unión debe instalarse correctamente para mantener la integridad mecánica del sistema y evitar esfuerzos innecesarios sobre el gabinete o la canalización.
