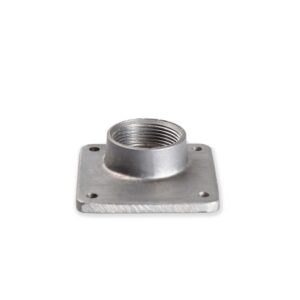

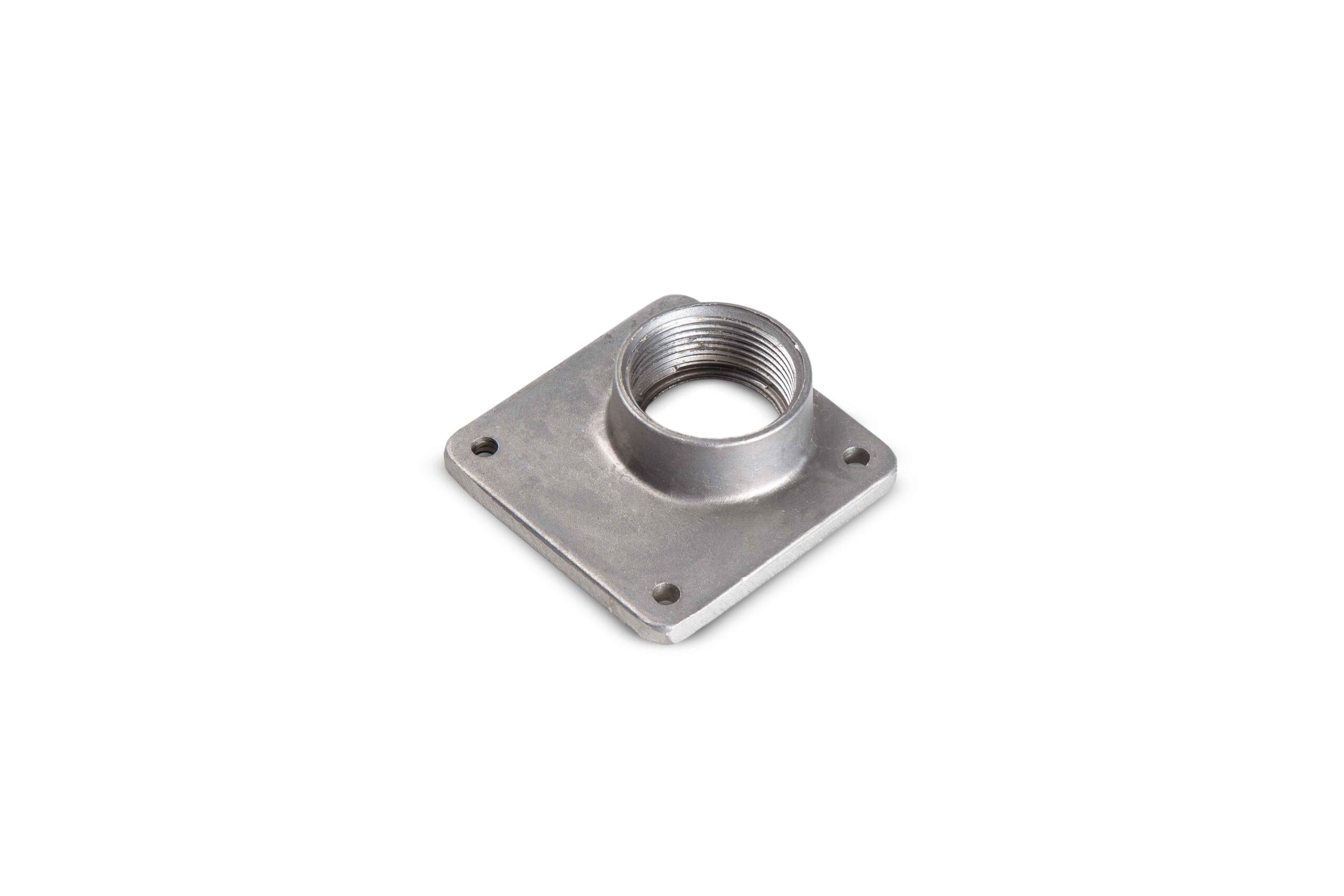

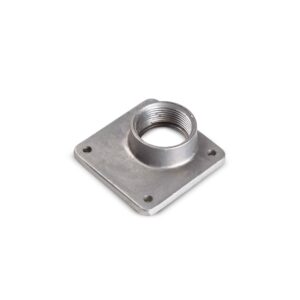

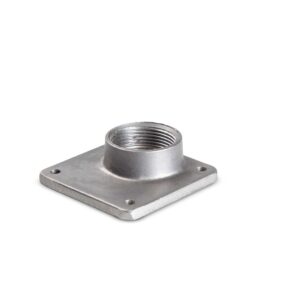

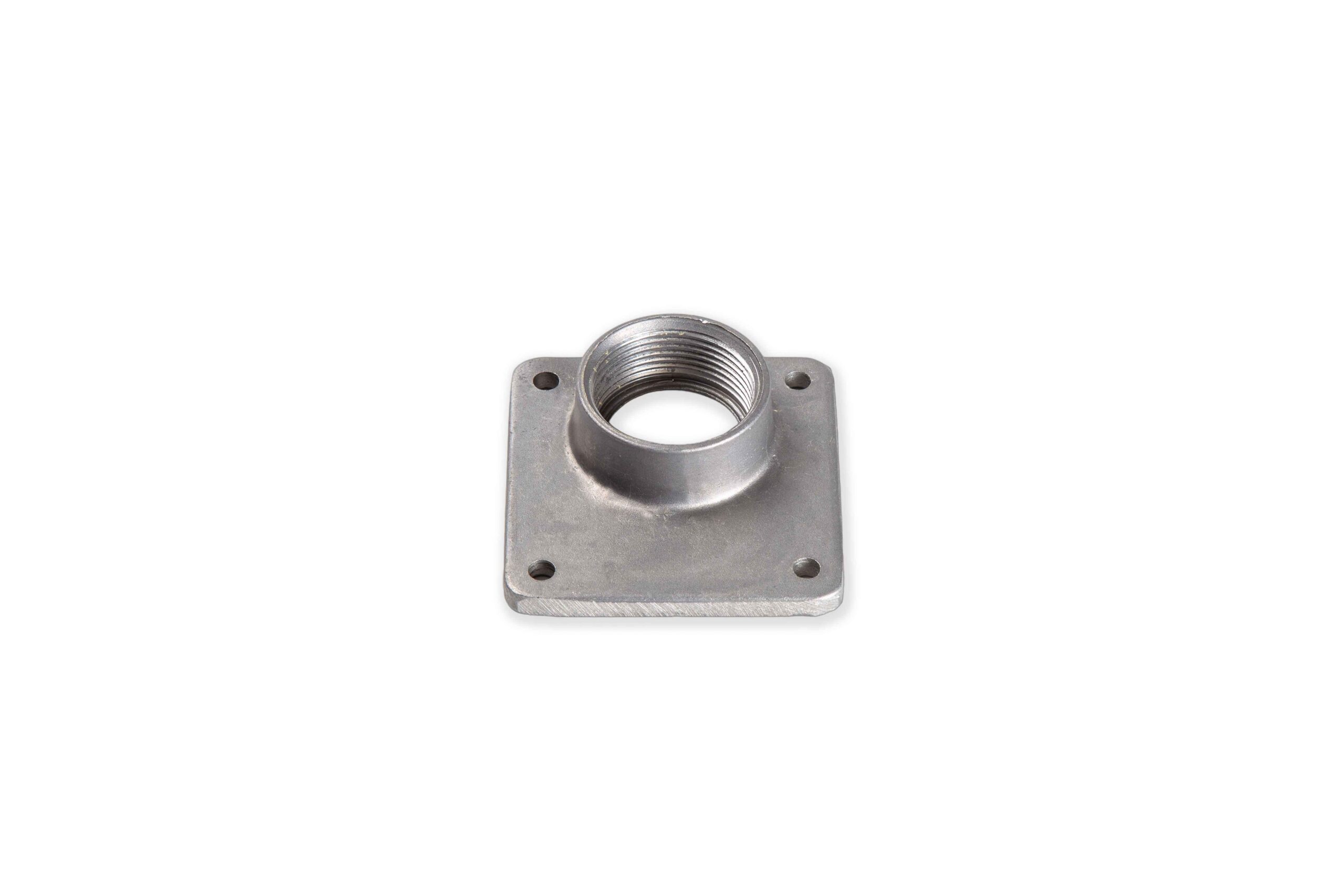

Cople de 1-1/4” para Base de Medición Eaton – KBM125
Cople Eaton KBM125 de 1-1/4 pulgadas, diseñado como accesorio para bases de medición eléctrica Eaton. Permite realizar la unión mecánica entre la tubería de acometida y la base para watthorímetro, facilitando una instalación adecuada de los conductores de entrada. Eaton lo especifica para aplicaciones de 100 A y como cople correspondiente para diversas bases monofásicas y trifásicas de su línea de medición.
Información del producto
El Eaton KBM125 es un cople o kit de conexión de 1-1/4 pulgadas diseñado para utilizarse como accesorio en bases para medidor eléctrico. Su función es proporcionar una conexión mecánica adecuada entre la canalización de la acometida y el gabinete de la base de medición, permitiendo introducir y proteger los conductores que alimentan el equipo de medición.
Forma parte de la familia de ensambles de cople Eaton utilizados para completar determinadas bases para watthorímetro que se suministran sin este accesorio. Eaton clasifica el KBM125 para aplicaciones de 100 A y uso general.
De acuerdo con la documentación de Eaton, el KBM125 es el cople indicado para las siguientes bases de medición:
- CHM2100B – base monofásica, 100 A.
- CHM2100-5M – base monofásica de 100 A con configuración para quinta mordaza.
- CHM3100 – base trifásica de 100 A y 7 mordazas.
En estas configuraciones Eaton especifica el uso del kit de cople de 1-1/4 pulgadas para complementar correctamente la base de medición.
Especificaciones
- Marca: Eaton
- Número de parte: KBM125
- Tipo: Cople / kit de cople para base de medición
- Tamaño nominal: 1-1/4”
- Aplicación Eaton: 100 A
- Uso: General
- Aplicación principal: Conexión de tubería de acometida con base de medición
- Bases Eaton asociadas: CHM2100B, CHM2100-5M y CHM3100
- Tipo de instalación: Sistemas de medición eléctrica residenciales, comerciales y de servicio general
El KBM125 resulta especialmente conveniente cuando el proyecto utiliza alguna de las bases Eaton anteriormente indicadas y la canalización de la acometida requiere una entrada nominal de 1-1/4 pulgadas.
Notas
Verificar número de parte: La referencia oficial es KBM125, no KMB125. Se recomienda utilizar siempre la nomenclatura KBM125 en pedidos, cotizaciones y documentación técnica.
Compatibilidad: Para las bases Eaton CHM2100B, CHM2100-5M y CHM3100, Eaton especifica el KBM125 como cople correspondiente.
Confirmar diámetro: Antes de ordenar, verificar que la canalización de acometida corresponda a una medida nominal de 1-1/4 pulgadas.
Sobre los 100 A: La clasificación de 100 A corresponde a la aplicación indicada por Eaton dentro de su línea de bases de medición. El cople es un accesorio mecánico y no debe considerarse un dispositivo de protección contra sobrecorriente.
No seleccionar únicamente por amperaje: Para elegir correctamente el cople se deben revisar tanto el modelo de la base como el diámetro requerido de la canalización.
Normativa: La instalación final deberá cumplir con los requisitos aplicables de la compañía suministradora, la especificación del proyecto y las disposiciones eléctricas vigentes.
