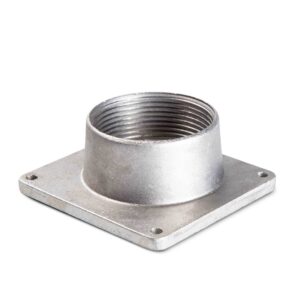

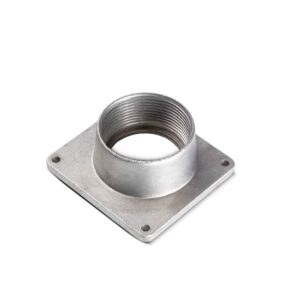

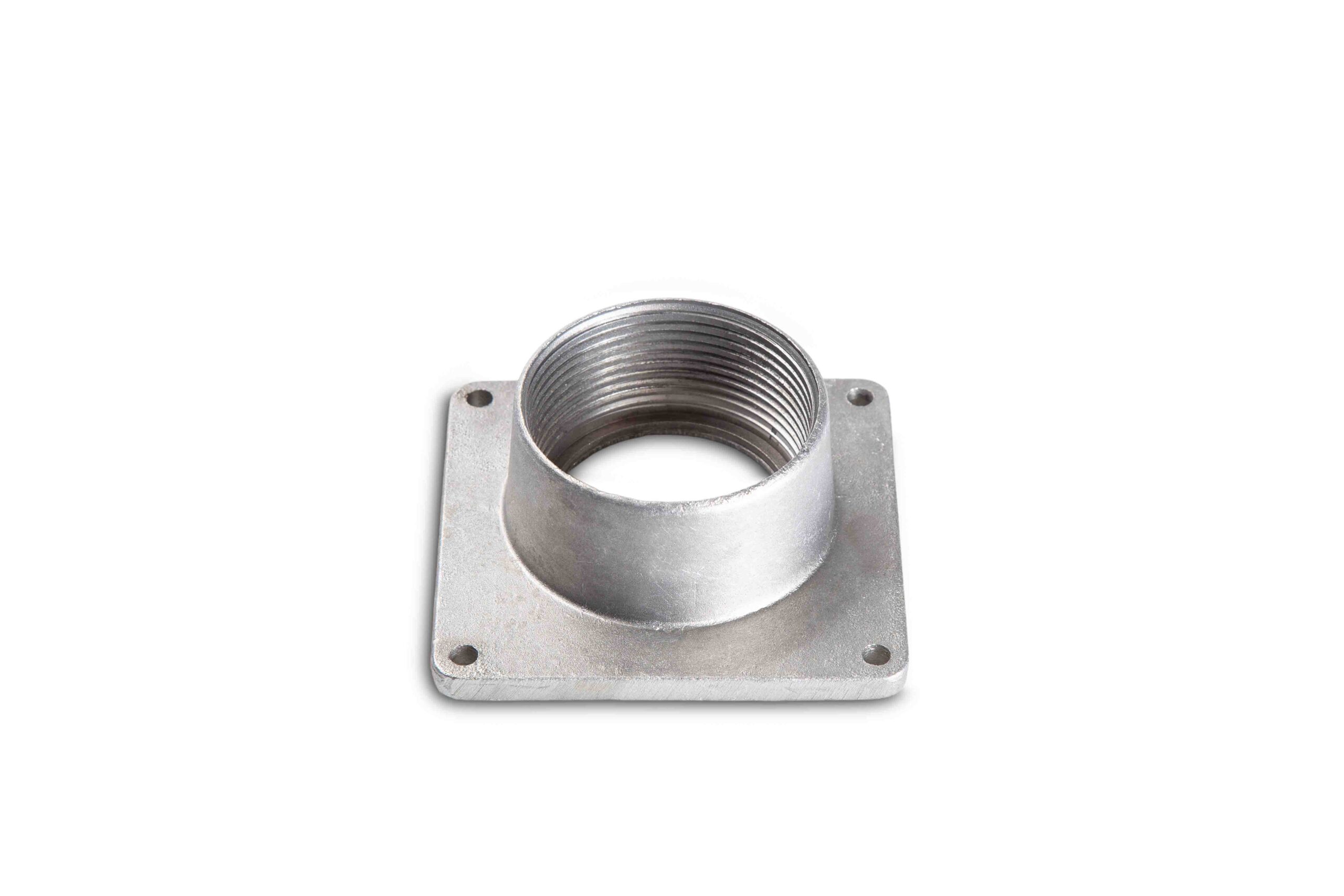

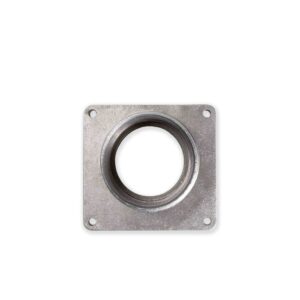

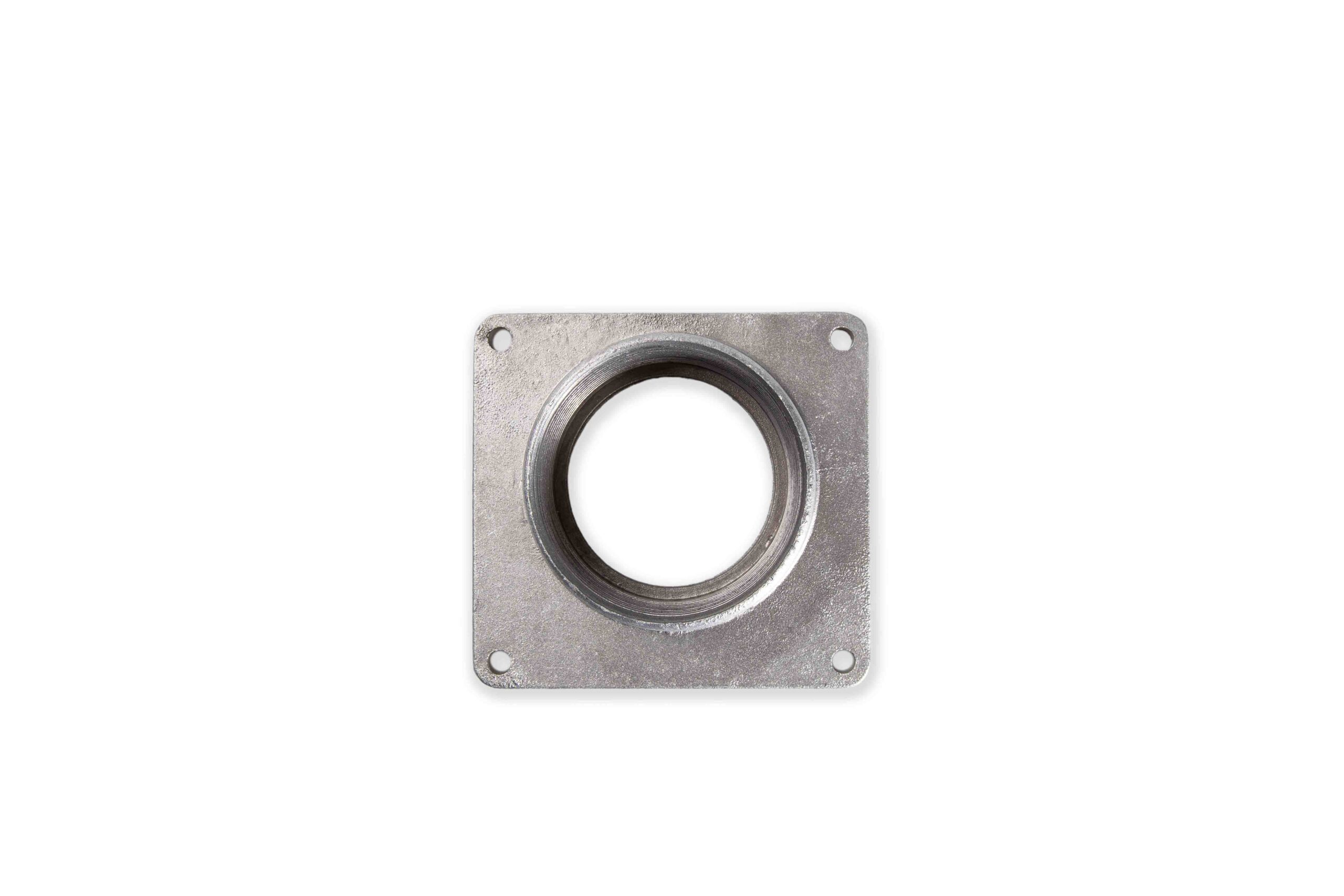

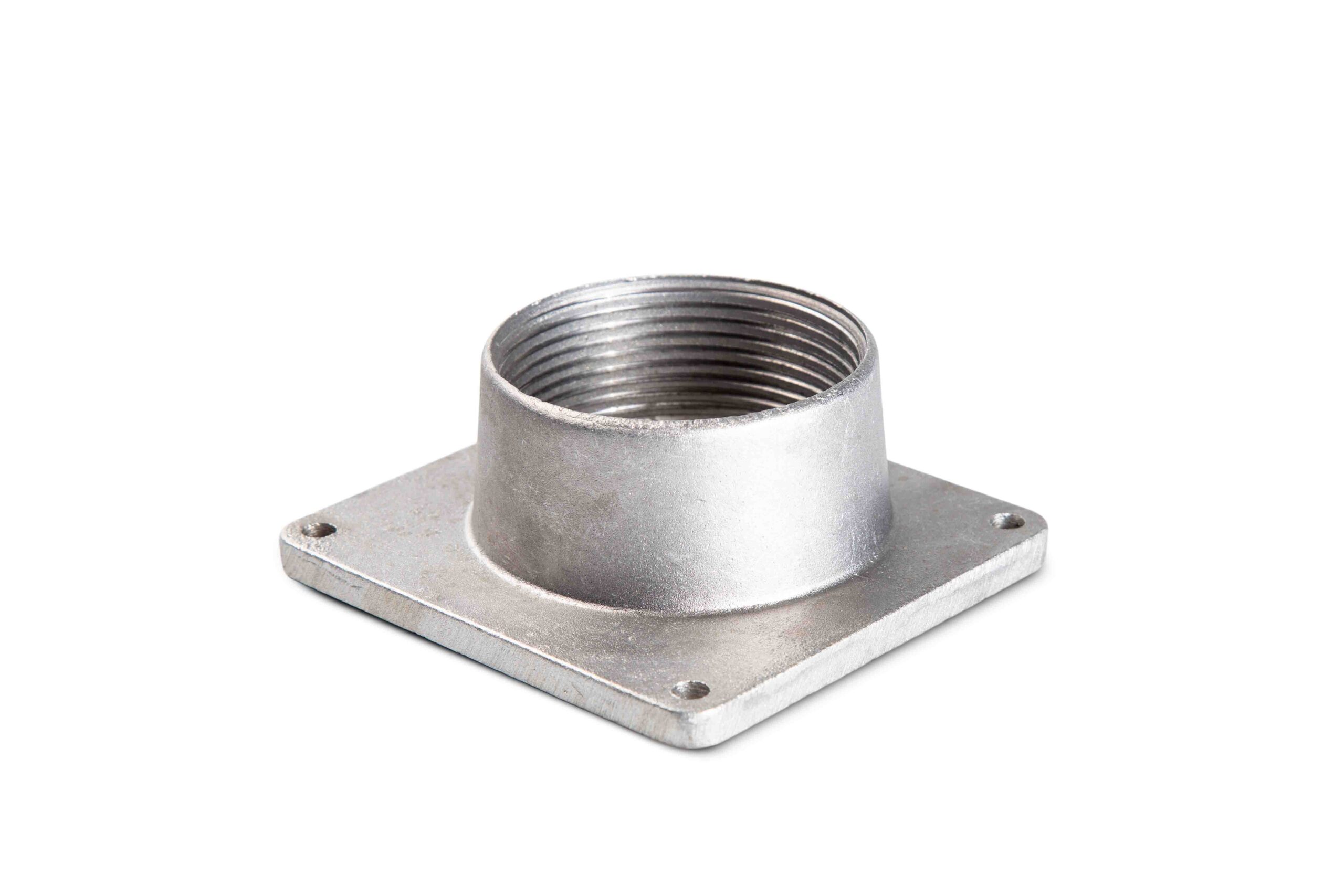

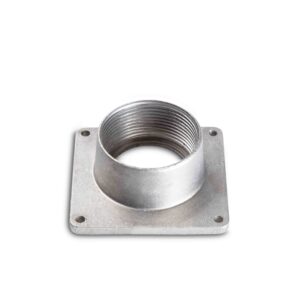

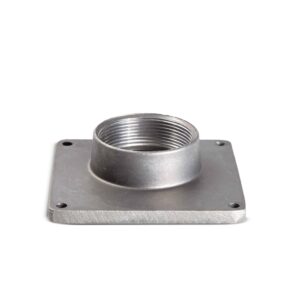

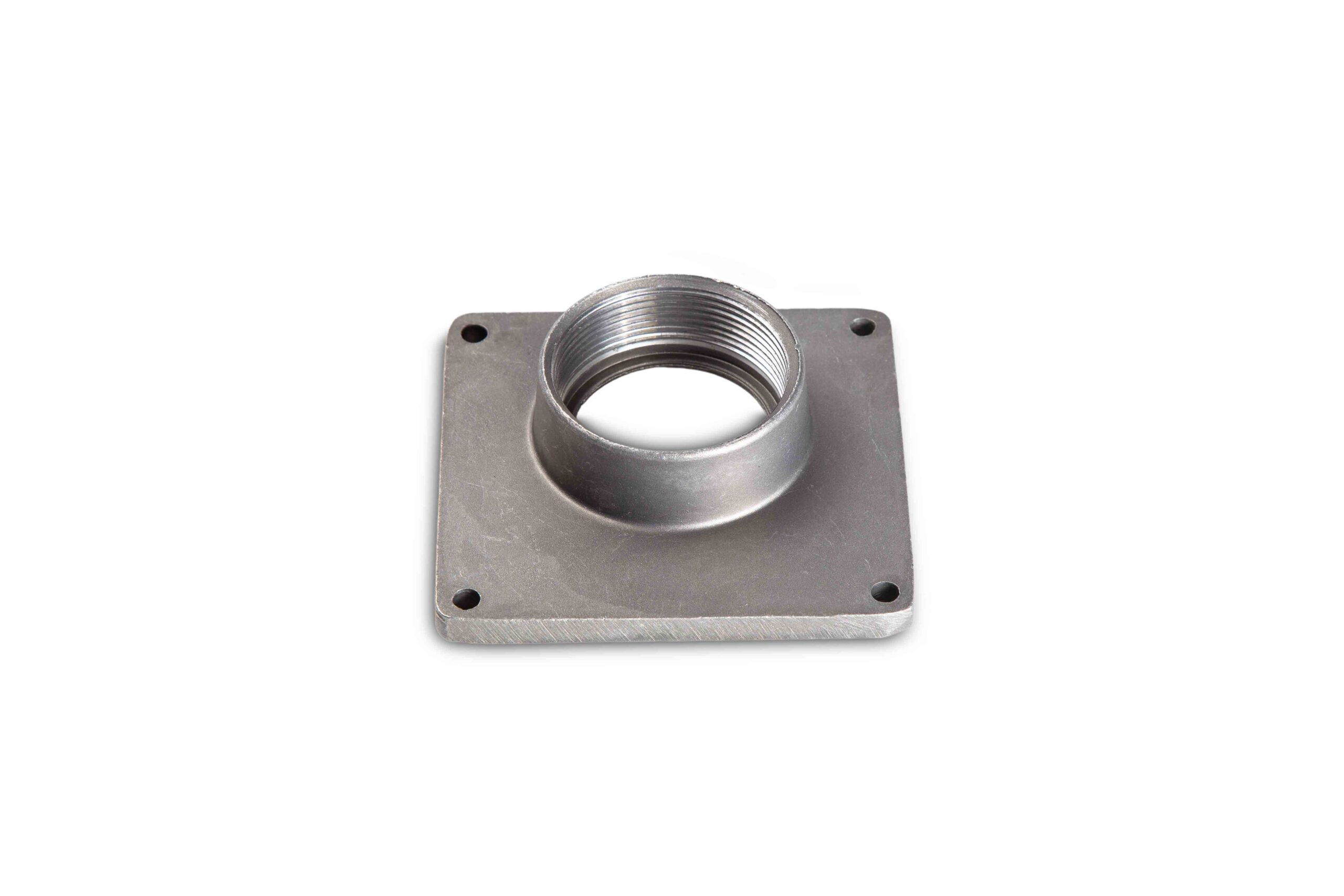

Cople de 2-1/2” para Base de Medición Eaton 200 A – KBM250
Cople Eaton KBM250 de 2-1/2 pulgadas, diseñado para complementar bases de medición eléctrica que requieren una entrada de acometida de mayor diámetro. Eaton lo clasifica para aplicaciones de 200 A y uso general, y lo especifica como el cople correspondiente para la base trifásica CHM3200 de 200 A y 7 mordazas.
Información del producto
El Eaton KBM250 es un cople o kit de conexión de 2-1/2 pulgadas utilizado como accesorio para bases de medición eléctrica Eaton. Permite conectar mecánicamente la tubería de acometida con el gabinete de la base para watthorímetro, proporcionando una entrada adecuada para los conductores de alimentación.
Este modelo forma parte de la familia Eaton de ensambles de cople para bases de medición y está clasificado para aplicaciones de 200 A y uso general.
Eaton especifica expresamente el KBM250 como el kit de cople de 2-1/2 pulgadas correspondiente a la base:
- CHM3200 – base trifásica para watthorímetro, 200 A, 7 mordazas.
La utilización del cople de 2-1/2” proporciona el diámetro de canalización requerido en instalaciones de mayor capacidad, donde puede ser necesario alojar conductores de mayor sección transversal asociados a sistemas de medición de 200 A.
Especificaciones
- Marca: Eaton
- Número de parte: KBM250
- Tipo: Cople / kit de cople para base de medición
- Tamaño nominal: 2-1/2”
- Diámetro nominal aproximado: 63.5 mm
- Aplicación Eaton: 200 A
- Uso: General
- Base Eaton asociada: CHM3200
- Base compatible indicada: Trifásica, 200 A, 7 mordazas
- Función: Conexión de tubería de acometida con gabinete de medición
El KBM250 es particularmente útil en instalaciones donde se utiliza la base Eaton CHM3200 y el sistema requiere una canalización nominal de 2-1/2 pulgadas para la entrada de conductores.
Notas
Verificar número de parte: El código correcto del fabricante es KBM250, no KMB250.
Compatibilidad principal: Eaton especifica el KBM250 de 2-1/2” para la base de medición CHM3200 de 200 A.
Confirmar medida: Antes de ordenar, verificar que la canalización requerida sea nominalmente de 2-1/2 pulgadas.
Sobre los 200 A: La clasificación de 200 A corresponde a la aplicación o base asociada al accesorio. El cople por sí mismo no funciona como interruptor, protección ni dispositivo limitador de corriente.

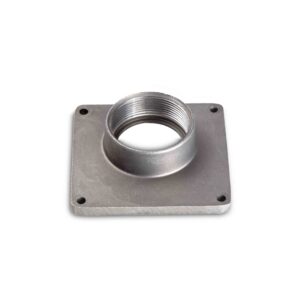

No confundir con KBM200: El KBM200 es de 2 pulgadas, mientras que el KBM250 es de 2-1/2 pulgadas. Aunque ambos están asociados a aplicaciones de 200 A, no son dimensionalmente intercambiables.
Base correcta: Para CHM2200 Eaton especifica KBM200; para CHM3200 Eaton especifica KBM250. Esta distinción debe respetarse al seleccionar el accesorio.
Canalización y conductores: Validar que la tubería de 2-1/2” sea adecuada para el número, calibre y tipo de conductores utilizados en la instalación conforme al proyecto eléctrico.
Instalación: Asegurar una unión mecánica firme y correctamente instalada para no comprometer la protección del gabinete ni transmitir esfuerzos indebidos a la base de medición.
Normativa: Confirmar siempre los requerimientos de CFE o de la compañía suministradora correspondiente, además de las especificaciones del proyecto y la normativa eléctrica aplicable.
