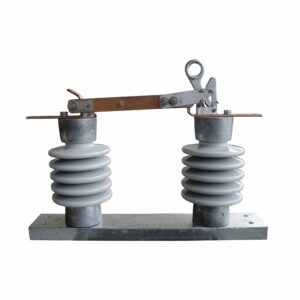

Cuchilla desconectadora monopolar, 630 A, 15, 25 y 38 kV
Cuchilla desconectadora monopolar de apertura en aire, para seccionar una fase en redes y subestaciones de distribución.
Tensiones: 15, 25 y 38 kV. Corriente nominal: 630 A.
Apertura en vacío, con pértiga. No sustituye al cortacircuito fusible.
Información del producto
La cuchilla monopolar de 630 A es un seccionador de una fase, de apertura en aire y operación manual con pértiga. Sirve para aislar un tramo, un equipo o un restaurador, y para aligerar la estructura cuando basta seccionar fase por fase.
No está hecha para interrumpir la corriente de carga ni un cortocircuito. La maniobra es en vacío.
Especificaciones
- Tipo: cuchilla desconectadora monopolar, apertura en aire, operación manual con pértiga.
- Tensiones: 15, 25 y 38 kV.
- Corriente nominal: 630 A.
- Uso: seccionamiento en vacío en redes de distribución y subestaciones.
- Normas de referencia: especificación CFE V4200-25 e IEC 62271-102.
Notas
- Abrirla con corriente de carga puede dañar los contactos. Para abrir con carga está la cuchilla de operación en grupo, o una monopolar preparada para herramienta rompecarga.
- No protege contra cortocircuito ni contra rayo. Una cuchilla por fase no equivale a la de operación en grupo.
