Información del producto

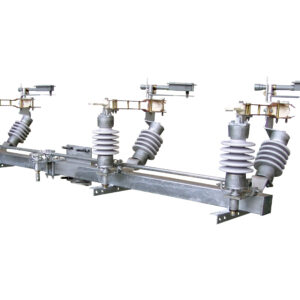

La cuchilla de operación en grupo con carga abre y cierra las tres fases con un solo mando, en montaje horizontal de poste. Interrumpe la corriente de carga de la línea, dentro de su corriente nominal de 630 A.

No es el cortacircuito fusible y no se coordina con listones.

Maneral y pértiga son herrajes distintos. Las opciones son estas:

Especificaciones

• Tipo: cuchilla tripolar de operación en grupo, con carga, montaje horizontal.
• Corriente nominal: 630 A.
• 15 kV con maneral.
• 15 kV con pértiga.
• 25 kV con maneral.
• 25 kV con pértiga.
• 35 kV con pértiga.
• 38 kV con maneral.
• Operación: las tres fases con un solo mando, de maneral o de pértiga, según la opción.
• Uso: seccionamiento con carga en redes aéreas de distribución.
• Normas de referencia: especificación CFE V4210-50, NMX-J-323-ANCE, IEC 60265-1 e IEC 62271-102.

Notas

• Con carga no significa cortocircuito. Abre la corriente de carga; no sustituye la protección del cortacircuito ni la del apartarrayo.
• El pedido indica la tensión y el mando, maneral o pértiga, según la opción.
• Esta cuchilla es de montaje horizontal. La posición en V del aislador no es el montaje horizontal del poste.
• No es cuchilla monopolar. No da seccionamiento fusible ni señal de canilla caída.
