Información del producto

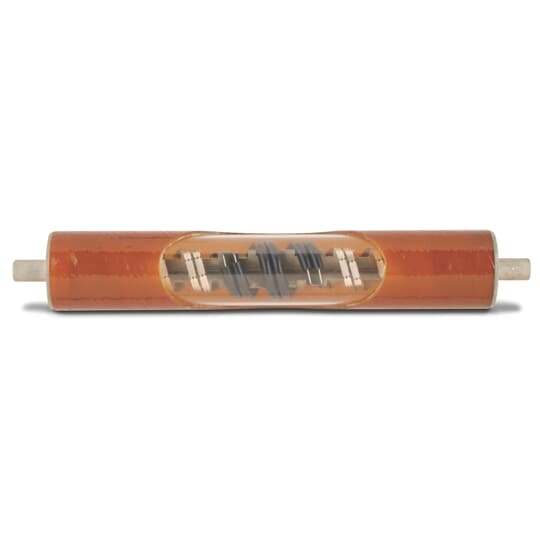

El HTFX250006 es un fusible limitador de corriente de rango completo de la familia HTFX, para uso dentro de portafusibles moldeados MCAN.
La tabla eléctrica de la familia publica para esta referencia tensión nominal de 23 kV, tensión máxima de 23 kV, corriente nominal de 6 A y diámetro de 2.2 in. La capacidad interruptiva simétrica de estas referencias, salvo la excepción de 3 A a 17.2 kV que no aplica aquí, es de 50 kA.
A 25 °C en aire, la corriente continua máxima tabulada de este calibre es 11.0 A. No es lo mismo que la corriente nominal de 6 A: la coordinación debe usar el calibre nominal y las curvas del fabricante, con el descuento por temperatura que indique la tabla.
Se usa únicamente con el portafusible MCAN y dentro del rango de tensión y corriente aprobado para esa combinación. Otra corriente nominal no se sustituye sin estudio de coordinación.
Especificaciones
- Marca: Elastimold
- Familia: HTFX
- Número de catálogo: HTFX250006
- Corriente nominal: 6 A
- Corriente continua máxima en aire a 25 °C: 11.0 A
- Tensión nominal del fusible: 23 kV
- Tensión máxima del fusible: 23 kV
- Diámetro: 2.2 in
- Capacidad interruptiva simétrica: 50 kA
- Aplicación: elemento reemplazable en portafusible moldeado MCAN, clase 35 kV
Notas
Selección. Usar únicamente con el portafusible MCAN y el rango de tensión y corriente aprobado. La corriente nominal a coordinar es 6 A.
Operación. La selección debe validarse mediante coordinación de protección. No sustituir el calibre sin ese estudio.
