Información del producto

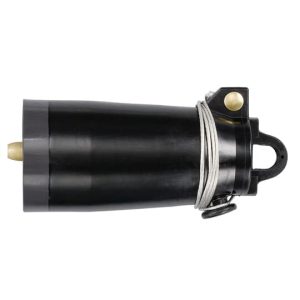

El 375DRG es un tapón protector aislado de Elastimold, clase 35 kV y 200 A, para una interfaz de operación con carga que no esté en uso.
Elastimold lo publica como tapón aislado con tierra, clase 35 kV, número 375DRG, equipado con manguito aislante. También existe la versión sin sonda, con sufijo A; no es esta referencia.
Cubre, sella y mantiene el blindaje de esa interfaz en redes subterráneas de media tensión.
Debe usarse la versión de la clase de tensión correcta. La instalación y el retiro siguen el procedimiento del fabricante; en la práctica se coloca con pértiga.
Especificaciones
- Marca: Elastimold
- Número de catálogo: 375DRG
- Clase de tensión: 35 kV
- Corriente nominal: 200 A
- Aplicación: cubrir una interfaz de 200 A fuera de uso
- Norma: ANSI/IEEE Std 386
- Tensión máxima fase a tierra: 21.1 kV
- Tensión máxima fase a fase: 36.6 kV
- BIL: 150 kV
- Tensión soportada 1 min CA: 50 kV
- Tensión soportada 15 min CD: 103 kV
- Extinción de corona: 26 kV
- Corriente momentánea simétrica: 10 kA, 10 ciclos
- Puesta a tierra: sí, versión con tierra
Notas
Selección. Usar la versión correspondiente a la clase de tensión del sistema.
Operación. Instalar y retirar únicamente siguiendo el procedimiento del fabricante.
