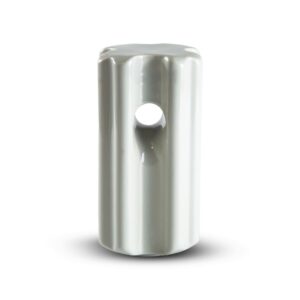

Aislador de porcelana tipo retenida 4R, clase ANSI 54-4
Aislador de porcelana tipo retenida 4R, clase ANSI 54-4, para el tirante de postes de remate final e intermedio.
Mide 89 × 172 mm, con distancia mínima de fuga de 77 mm y resistencia mecánica mínima transversal de 89.0 kN.
El flameo a 60 Hz es 40 kV en seco y 23 kV en húmedo.
Información del producto
El aislador de porcelana tipo retenida 4R es cilíndrico, con dos ranuras transversales. La descripción corta CFE es 4R y la clase ANSI es 54-4.
Va en tirantes de postes de remate final e intermedio, y en retenidas de postes de concreto. Resiste las fuerzas de tensión del tirante y la intemperie.
Frente al 3R, la resistencia transversal es la misma: 89.0 kN. Cambian el tamaño, la fuga y el flameo.
Especificaciones
- Tipo: porcelana cilíndrica con dos ranuras transversales.
- Descripción corta CFE: 4R.
- Clase ANSI: 54-4.
- Tensión de flameo a 60 Hz en seco: 40 kV.
- Tensión de flameo a 60 Hz en húmedo: 23 kV.
- Resistencia mecánica mínima transversal: 89.0 kN.
- Diámetro y altura: 89 × 172 mm.
- Distancia mínima de fuga: 77 mm.
- Normas: CFE 52000-55, NMX-J-251 y ANSI C29.4.
Notas
- El 3R, clase ANSI 54-3, mide 86 × 140 mm, con fuga mínima de 58 mm y flameo de 35 kV en seco y 18 kV en húmedo. La resistencia transversal es la misma, 89.0 kN.
- Se instala en el tirante de retenida. Las dos ranuras transversales son el asiento del cable. No sirve como aislador de poste, de columna ni de suspensión.
