Información del producto

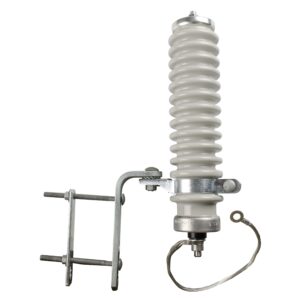

El apartarrayo de distribución de porcelana limita sobretensiones con varistores de óxidos metálicos dentro de una envolvente rígida de porcelana. Se conecta entre la fase y tierra.

Ante un impulso conduce, desvía la energía a tierra y recupera su aislamiento cuando la tensión regresa a la de operación. Sirve en contaminación baja, media o alta.

La función eléctrica es la misma que la del polimérico de distribución: proteger el aislamiento de transformadores, equipos y línea. No reemplaza al cortacircuito ni al listón, y no es el modelo de poste de transición.

La tensión nominal del apartarrayo se elige según el sistema:

Especificaciones

• Tipo: apartarrayo de distribución, óxidos metálicos, envolvente de porcelana.
• Tensiones nominales: 10, 12, 21, 27 y 30 kV.
• 10 kV en sistema de 13.8 kV, trifásico de cuatro hilos.
• 12 kV en sistema de 13.8 kV, trifásico de tres hilos.
• 21 kV en sistema de 23 kV, trifásico de tres hilos.
• 27 kV en sistema de 34.5 kV, trifásico de cuatro hilos.
• 30 kV en sistema de 34.5 kV, trifásico de tres hilos.
• Corriente nominal de descarga: 10 kA.
• Uso: protección contra sobretensiones en distribución aérea.
• Normas de referencia: especificación CFE VA410-43, NMX-J-321-ANCE e IEC 60099-4.

Notas

• Entre 10 y 12 kV, o entre 27 y 30 kV, la elección sigue si el sistema es de tres o de cuatro hilos.
• La porcelana es la envolvente rígida. El polimérico de distribución cubre las mismas cinco tensiones nominales, con envolvente de silicón.
• No interrumpe sobrecorriente ni deja seccionamiento visible. Esa señal la da el cortacircuito al caer la canilla.
