Información del producto

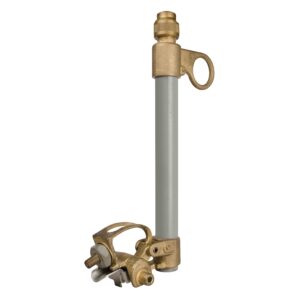

La canilla portafusible es el tubo, con sus contactos, donde se instala el listón fusible del cortacircuito de distribución. Es repuesto de esa clase: no es el cortacircuito completo ni el elemento fusible.
La curva de protección la define el listón, curva K o curva T, con la corriente nominal que pida la coordinación. La canilla es de la misma clase que el cortacircuito. Al operar el listón, la canilla se desploma y esa caída es el seccionamiento visible.
Especificaciones
- Tipo: canilla portafusible de repuesto para cortacircuito de distribución.
- Sistema 13.8 kV, clase 15 kV.
- Sistema 23 kV, clase 27 kV.
- Sistema 34.5 kV, clase 38 kV.
- Uso: reponer el tubo portafusible de un cortacircuito de la misma clase. El listón se pide aparte.
- Norma de la familia: especificación CFE de cortacircuitos fusibles y NMX-J-149-2. La canilla es intercambiable dentro de la misma clase.
Notas
- Un pedido de canilla no incluye la corriente ni la curva del listón. La curva K es rápida y la curva T es lenta; se indican al ordenar, junto con la corriente nominal del listón.
- La base, el aislador y los herrajes son el cortacircuito. La canilla de una clase no se monta en un cortacircuito de otra clase.
- Se cambia con pértiga, con la línea abierta, verificada y puesta a tierra. La herramienta rompecarga, cuando se usa, es un accesorio del cortacircuito, no parte de la canilla.
