Información del producto

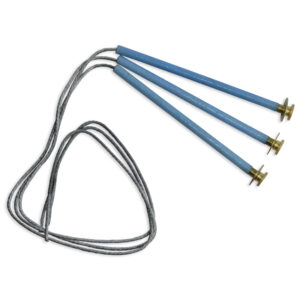

El listón fusible es el elemento que se coloca dentro de la canilla del cortacircuito de distribución. Protege contra sobrecorriente y cortocircuito a transformadores, bancos de capacitores, ramales y líneas aéreas.
No es un seccionador. Cuando funde, la apertura que se ve desde el piso la da la canilla al caer.
La curva K es rápida: funde antes y se usa cuando la coordinación pide sacar la falla pronto, por ejemplo en el transformador. La curva T es lenta: se usa cuando hay que dejar pasar la corriente de energizado o de recierre en frío de un ramal. No se cambia K por T solo porque la corriente coincida.
La corriente nominal del listón no es la capacidad interruptiva del cortacircuito.
Esta clase es la de sistemas 15/27 kV. El listón de 38 kV es otra longitud y otra clase.
Especificaciones
- Tipo: listón fusible de cabeza de botón, para cortacircuito de distribución.
- Clase: sistemas de distribución 15/27 kV.
- Curvas: K, rápida; T, lenta. Se indica al ordenar.
- Corrientes nominales: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15, 20, 25, 30, 35, 40, 45, 50, 65, 80, 90 y 100 A.
- Uso: dentro de la canilla, en transformadores, bancos de capacitores, ramales y líneas aéreas.
- Referencias: NMX-J-149/2-ANCE, especificación CFE de eslabones fusibles de distribución, IEEE C37.41 e IEEE C37.42.
Notas
- Al ordenar se indican la curva, K o T, y la corriente nominal.
- No secciona por sí solo. No sustituye la canilla, el cortacircuito ni el apartarrayo.
- No se usa en un cortacircuito de clase 38 kV. Para ese sistema está el listón de 38 kV.
