Información del producto

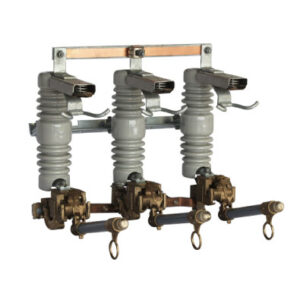

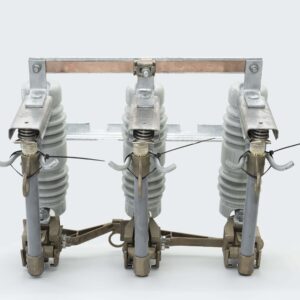

El cortacircuito de tres disparos es un arreglo de tres cortacircuitos de expulsión en la misma fase. Cada tiro lleva su listón. Cuando opera el primero, quedan un segundo y un tercer tiro sin cambiar de inmediato el portafusible en campo. Se usa en ramales alejados o de difícil acceso.
Cada tiro abre la sobrecorriente o el cortocircuito y la canilla cae. El seccionamiento visible lo da esa canilla. El arreglo no sustituye al apartarrayo y no vuelve a cerrar solo.
El portafusible es el del cortacircuito de simple expulsión de la misma clase. El listón se coordina tiro por tiro, en curva K o curva T.
Especificaciones
- Tipo: cortacircuito fusible de distribución de tres disparos, un arreglo por fase.
- Tensiones: 15, 27 y 35 kV.
- Portafusible: el de cortacircuito de simple expulsión de la misma clase.
- Uso: ramales y equipos de distribución aérea con más de un tiro antes de reponer en campo.
- Listón: uno por tiro, curva K o curva T.
Notas
- No es un restaurador: no vuelve a cerrar solo. Después de agotar los tiros se reponen los listones, con la línea abierta y aterrizada.
- No sustituye al cortacircuito de un solo tiro, ni a la cuchilla de operación en grupo, ni al apartarrayo.
- Los tres listones de la fase corresponden al estudio de coordinación. Curvas o corrientes distintas anulan la secuencia del triple tiro.
