Información del producto

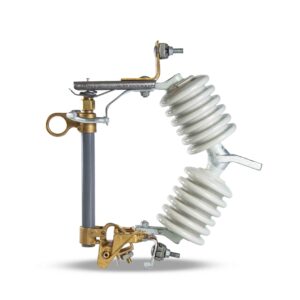

El cortacircuito con aislador en V es un cortacircuito fusible de distribución. La doble V describe el aislador de porcelana, no otra forma de proteger: sigue siendo un cortacircuito de expulsión.

El listón, dentro de la canilla, funde ante la sobrecorriente o el cortocircuito. El tubo expulsa y la canilla se desploma. Esa caída es el seccionamiento visible.

Sirve en transformadores, bancos de capacitores, cables y líneas aéreas. Trae ganchos para herramienta portátil rompecarga. Esa herramienta es de maniobra: el cortacircuito, por sí solo, no abre carga como una cuchilla.

La canilla y el listón son de la misma clase que el cortacircuito.

Especificaciones

• Tipo: cortacircuito fusible de distribución, aislador de porcelana en doble V, operación por expulsión.
• Sistema 13.8 kV, clase 15 kV.
• Sistema 23 kV, clase 27 kV.
• Sistema 34.5 kV, clase 38 kV.
• Corriente continua: 100 A.
• Uso: protección de transformadores, bancos de capacitores y líneas aéreas.
• Normas de referencia: especificación CFE V4110-03, NMX-J-149-2, IEC 60282-2.

Notas

• La coordinación queda definida al elegir el listón, curva K o curva T, y su corriente nominal. Esa corriente no es la capacidad interruptiva del cortacircuito.
• No limita el rayo: eso corresponde al apartarrayo. No opera las tres fases a la vez. No es el de tres disparos.
