Información del producto

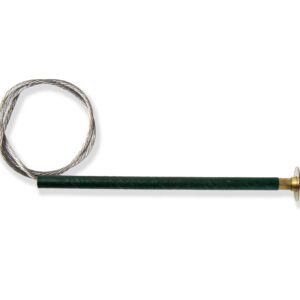

El listón fusible de 38 kV es el elemento de fusión que va dentro de la canilla del cortacircuito de la clase alta de distribución. La longitud no es la del listón de 15/27 kV.
Corresponde a la clase 38 kV, asociada al sistema de 34.5 kV. El listón de 15/27 kV no corresponde a esta clase, ni este listón a un cortacircuito de 15 o de 27 kV.
Funde ante sobrecorriente y cortocircuito en transformadores, bancos de capacitores, ramales y líneas de esta clase. La apertura visible la da la canilla al caer.
La curva K es rápida y la curva T es lenta. La curva se indica al ordenar; no se deduce de la corriente nominal. La corriente del listón no es la capacidad interruptiva del cortacircuito.
Especificaciones
- Tipo: listón fusible de cabeza de botón, para cortacircuito de distribución.
- Clase: 38 kV, sistema de 34.5 kV.
- Curvas: K, rápida; T, lenta. Se indica al ordenar.
- Corrientes nominales: 3, 7, 10, 15, 20, 25, 30, 40, 50, 65, 80 y 100 A.
- Uso: dentro de la canilla, en transformadores, bancos de capacitores, ramales y líneas de esta clase.
- Referencias: NMX-J-149/2-ANCE, especificación CFE de eslabones de distribución, IEEE C37.41 e IEEE C37.42.
Notas
- Al ordenar se indican la clase 38 kV, la curva K o T, y la corriente nominal.
- Aunque la corriente se repita, la longitud no es la del listón de 15/27 kV.
- La apertura visible corresponde a la canilla, no al listón.
